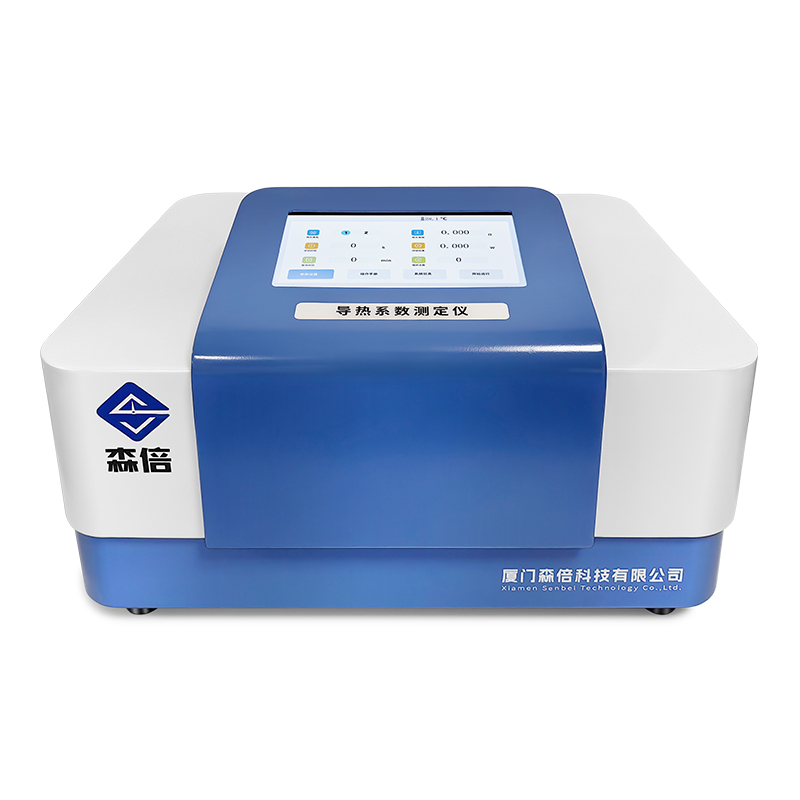

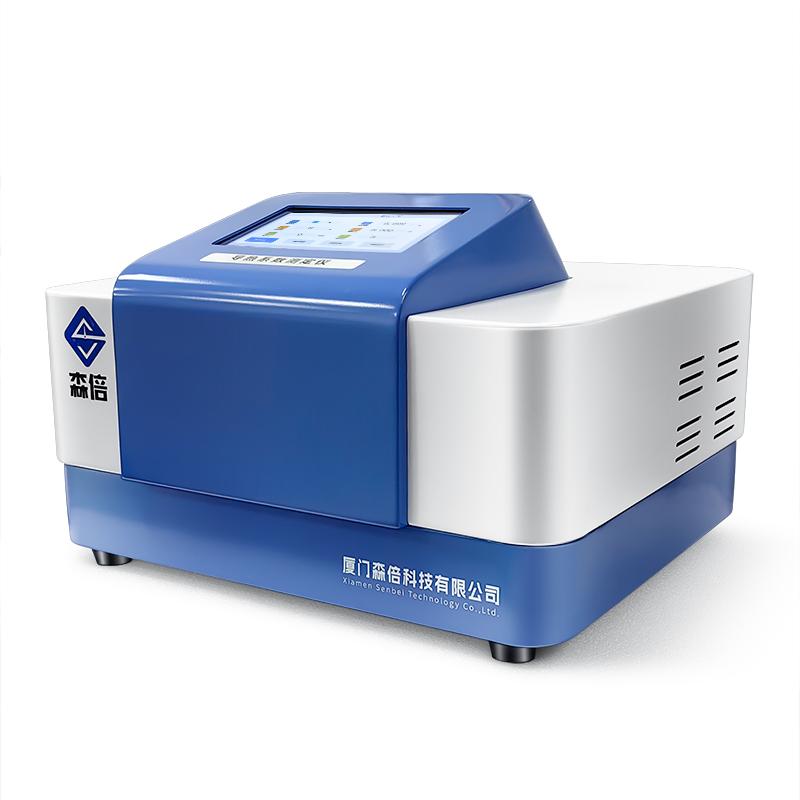

仪器简介

HNB-DRS2是利用瞬态平面热源技术（TPS）开发的导热系数测定仪,可用于各种不同类型材料的热传导性能的测试。瞬态平面热源法是研究热传导性能中精确、方便、快速的一种方法。它是一种新技术，在研究材料时能够快速准确的测量热导率。该方法采用双螺旋结构的平面探头（如下图），用有机高分子材料薄片刻蚀而成。测量时，平面探头要放置在两个样品之间（如下图），探头既是热源，又是传感器。测量样品时，利用惠斯通电桥的原理来检测探头上电压的变化，然后把采集的数据送给上位机软件分析处理，*后得到导热系数。

测试要求：

1、 样品制样 要求至少一面平整光滑，

（1）T1探头建议样品直径大于15mm，厚度大于3.75mm，

（2）T2探头建议样品直径大于30mm，厚度大于7.5mm

（不同探头，不同的样品尺寸，以上为单块样品尺寸，每次测试需要俩块该尺寸的样品。若需要测试中高导样品，样品尺寸需要以上样品尺寸的两倍）

2、样品放在夹具并夹紧，探头处在中间位置；

3、如果有标准样品可进行仪器系数的校准，然后再测试；

4、设置参数步骤：首先确定需检测的样品属于哪一类，再根据参数推荐表，选择对应的时间，可以根据参数表中导热系数对应的功率，去选择对应功率。

5、每次试验*好设置相同的功率；

6、每次实验*好间隔10分钟以上，建议15分钟；相同测试条件下记录5组数据，去掉*大和*小值，剩下3组取平均值测得样品的导热系数。

仪器特点

1：测试材料范围广泛，可用于固体、液体、膏体等材料的测定，测试性能稳定；

2：无须特别的样品制备，对样品形状并无特殊要求，只需相对平滑的样品表面并且满足长宽至少为探头直径的两倍即可，至于单片样品的厚度可以参考表2；

3：**的控制系统。内部采用ARM微处理器对系统进行控制，仪器工作效率更加高效。

仪器界面功能键说明

手动操作模式。

1、 开机进入操作界面，在主界面下有【探头类型】【测试时间】【测试功率】【等待时间】【循环次数】等显示。

2、 选择【探头类型】，点击探头型号，会自动计算电阻值，电阻值在探头电阻框中显现。

3、 点击【测试时间】，进入子界面可以设定测量时间，该仪器可设定的测量时间为5S、10S、40S和160S，设置结束后点击【确定】，（不同待测材料的时间选择可参考表格）

4、 【测试功率】进入子界面可以设定功率调节，包含输入功率和实际功率以及0.02w 0.2w 1.2w 3w四个便捷按钮，也可以点击输入框，自主输入5w以内的功率。上位机输入的功率以实际功率为准。输入后等待几秒钟才会确认功率

5、 【等待时间】等待几分钟后开始进入测试。如果设置了循环次数，等待时间就变成了上次结束后等待设置的时间后下发参数，再等待相同的时间。就是循环间的实际间隔，是设置的等待时间的两倍

6、 【循环次数】以固定的参数进行多次测试。

7、 利用上位机软件进行数据的分析处理，得到待测材料的导热系数。

8、 测试完毕后，关闭上位机软件，关闭主机电源。

技术参数
